Wir bauen die Goggles zusammen (Standardversion)

Legen Sie den Karton auf eine ebene

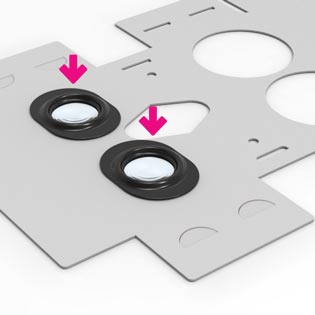

Fläche mit der bedruckten Seite nach unten. Von unten legen Sie die Kunststoff-Elemente A in die Löcher so ein daß sie sich entlang der flachen Kante des Lochs frei bewegen können. Legen Sie die Linsen in die Kunststoff-Elemente A.

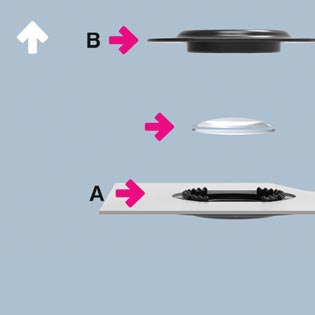

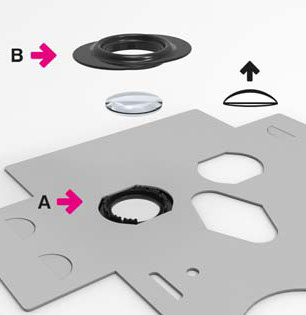

Wichtig! Elemente A und B sind nicht gleich

Smart Goggles assembly
Smart Goggles assembly

OBEN

LENS

Die Linsen sollen der mehr konvexen Seite nach oben
gelegt werden

Smart Goggles assembly

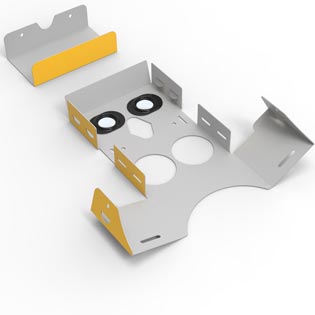

Bauen Sie die Kunststoff-

Elemente B zusammen. Kunst-

stoff B bitte zu A festdrücken

Smart Goggles assembly

Klappen Sie die Elemente vorläufig entlang der Falten

Smart Goggles assembly

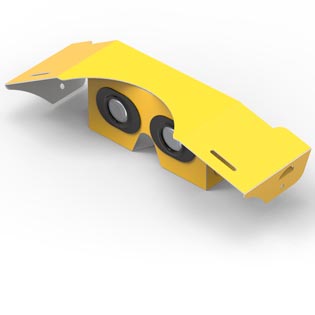

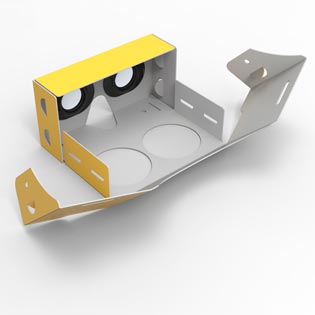

Klappen Sie die Teile des

Kartons wie auf der Abbildung

Smart Goggles assembly

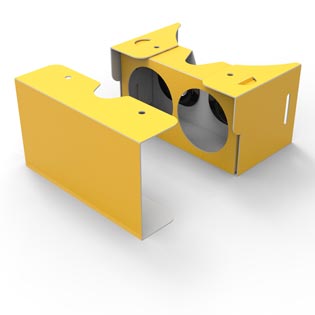

Klappen Sie die Teile des

Kartons wie auf der Abbildung

Smart Goggles assembly

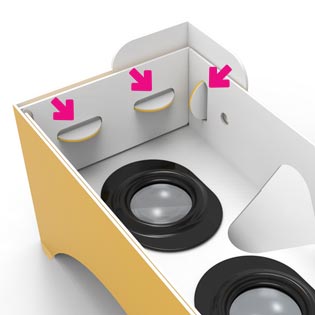

Achten Sie darauf daß die halbkreisförmigen Elemente PUSH nach innen gefaltet und in die

mit der gleichen Nummer gekennzeichnete Kerben

eingelegt werden

Smart Goggles assembly

Legen Sie die Goggles mit

den Löchern nach oben

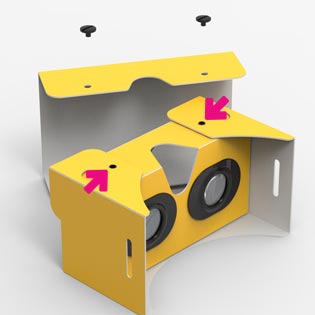

Mit Kunststoffschrauben

oder Nieten verbinden Sie

den Gogglekörper mit der äußeren Klappe

Smart Goggles assembly

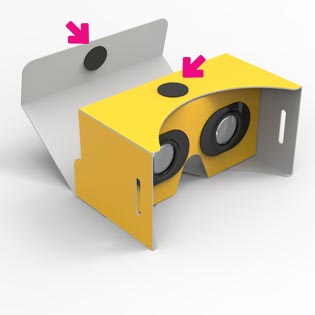

Befestigen Sie die mitgelieferten Klettpunkte

Smart Goggles assembly

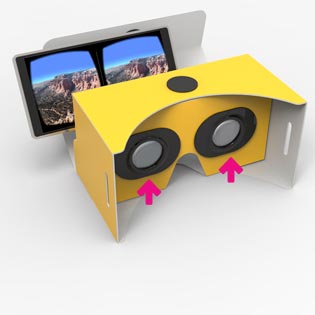

Legen Sie Ihr Smartphone in

die Goggles. Stellen Sie den Linsenabstand ein um die beste Bildqualität zu bekommen

Wir laden zum Anschauen der Animation ein, die den Aufbau der Goggles zeigt
